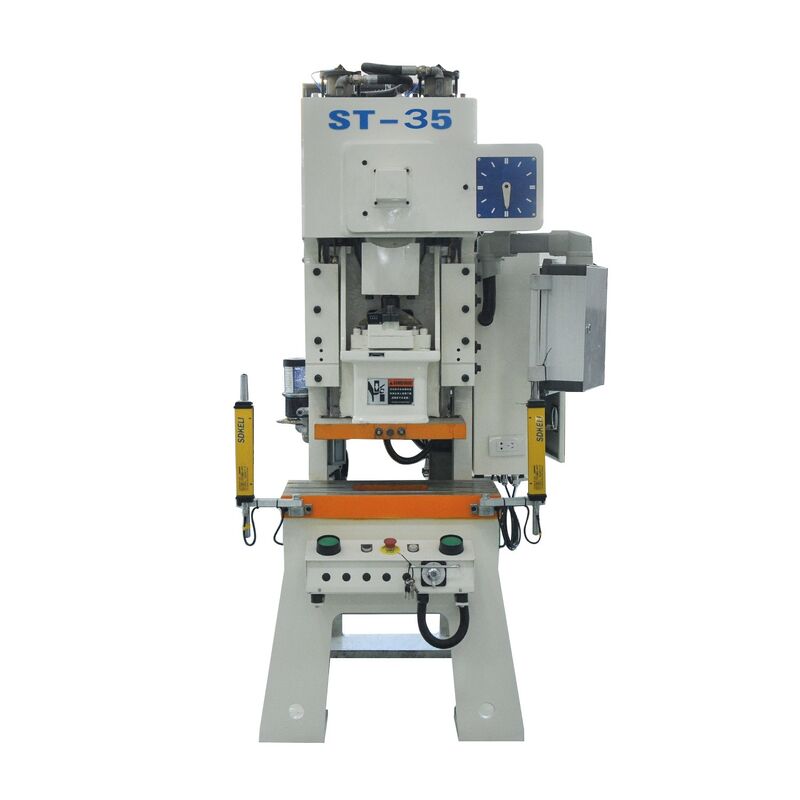

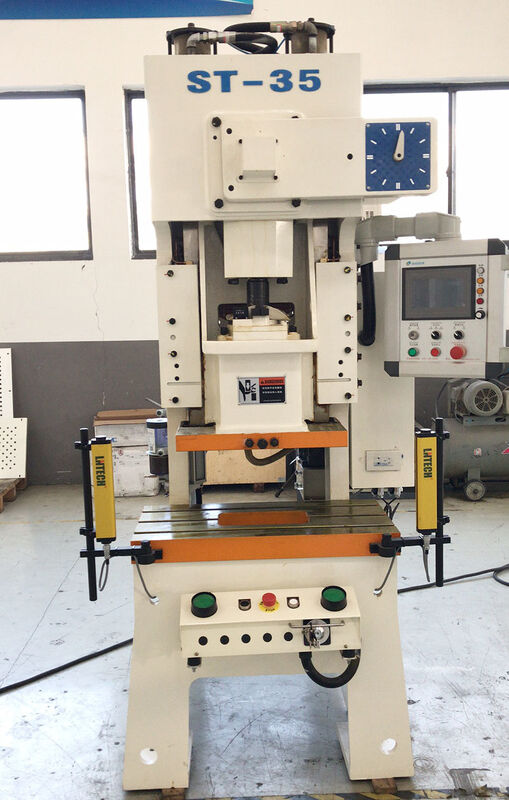

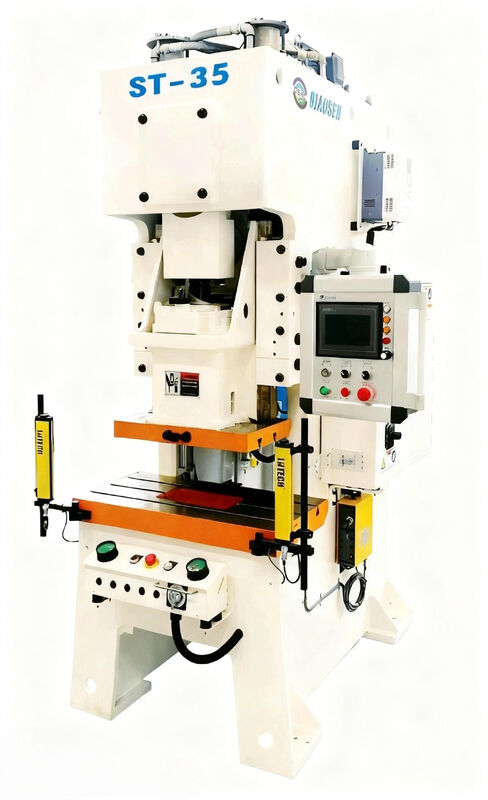

ST-35V 35 طن ضربة طويلة عالية السرعة C الإطار المضرب الرئوي للطابع الدقيق

الشركة المصنعة المهنية لمكابس الطاقة لختم المعادن الدقيقة. تتميز سلسلة ST بمكبس تثقيب هوائي مفتوح ذو ذراع واحد على شكل حرف C مع مساحة تغذية متعددة الاتجاهات لسهولة تغيير القالب ومطابقة الأتمتة.

يتم لحام الألواح الفولاذية السميكة Q235 بشكل متكامل ومعالجتها بالتليين الثانوي بدرجة حرارة عالية للتخلص من إجهاد اللحام الداخلي. انحراف الإطار المنخفض تحت الحمل اللامركزي الخفيف والمتوسط. تصميم التغذية المفتوح من ثلاثة جوانب يدعم التغذية الأمامية والخلفية واليسار واليمين، وهو متوافق تمامًا مع أجهزة فك اللفائف الصغيرة وأجهزة فرد الشعر ومغذيات الأسطوانة المؤازرة NC.

شريحة ملحومة من النوع الصندوقي مزودة بقضبان توجيه أرضية ذات ستة جوانب مروية بالكامل ودقيقة مع تركيب خلوص دقيق، مما يقلل من الإزاحة الجانبية أثناء الحركة الترددية عالية السرعة. تعمل أسطوانات التوازن المزدوجة على مقاومة اهتزاز جاذبية الشريحة، وتثبيت تحمل أبعاد قطعة العمل، وإطالة عمر خدمة القوالب الصغيرة الدقيقة.

العمود المرفقي مصنوع من سبائك الفولاذ 42CrMo عالية القوة مع كربنة السطح والطحن الدقيق. تعتمد جميع أسطح أسنان التروس التبريد المتوسط ​​التردد من أجل تآكل منخفض ونقل مستقر للطاقة. تعمل الأكمام النحاسية ZQSn10-1 المصنوعة من برونز القصدير والفوسفور المقاومة للاهتراء على تقليل تكرار الصيانة اليومية.

قابض احتكاك جاف منخفض القصور الذاتي مع صمامات تعشيق أمان ذات ملف لولبي مستورد مزدوج، واستجابة للكبح في غضون 70 مللي ثانية مع حماية ضد السقوط من الانزلاق الثانوي. يتم دعم ثلاثة أوضاع تشغيل قياسية: الركض بوصة، والضربة الواحدة، والضربة المستمرة.

تعرض شاشة اللمس المدمجة معدل السكتة الدماغية وارتفاع القالب وعداد الإنتاج وحالة التشغيل في الوقت الفعلي. يمكن تعديل سرعة الختم بحرية، مع إعداد معلمات بديهي للمشغلين المبتدئين، ودعم الارتباط مع خطوط ختم الملف الأوتوماتيكية.

هيكل مدمج لتخفيف الضغط الهيدروليكي الحساس. فهو يحرر الضغط تلقائيًا ويؤدي إلى التوقف الطارئ في ظل ظروف التحميل الزائد مثل الصفائح السميكة جدًا أو القوالب العالقة، مما يوفر حماية فعالة لأعمدة الكرنك والتروس والقوالب من أضرار الاصطدام.

ستارة إضاءة أمان قياسية متعددة الشعاع، وزر إيقاف الطوارئ على شكل فطر، ووضع التشغيل الآمن باليدين، وإنذار تلقائي للحمل الزائد وقفل الآلة. تتوافق جميع مكونات السلامة مع معايير السلامة الميكانيكية CE وJIS Class 1.

تتوفر وسادة هوائية بوزن 2.3 طن كملحق اختياري بضربة وسادة فعالة تبلغ 50 مم. إنه يوفر قوة حامل فارغة موحدة لقمع تجعد المواد أثناء الانحناء الخفيف وتشكيل الرسم الضحل.

• القوة الاسمية: 35 طن (350 كيلو نيوتن)
• سمك المادة القابلة للتطبيق: 0.2–3.5mm الفولاذ المدرفل على البارد، الفولاذ المجلفن، الفولاذ المقاوم للصدأ SUS، النحاس، رقائق الألومنيوم
• شوط الشريحة: 70 مم (تصميم شوط طويل على شكل حرف V)
• معدل السكتة الدماغية قابل للتعديل: 40-120 SPM
• أقصى تعديل لارتفاع القالب: 220 مم
• قوة وسادة الهواء الاختيارية / السكتة الدماغية: 2.3 طن / 50 مم
• الوزن الإجمالي للآلة: 3 طن
• معيار الدقة: معيار ضغط الختم JIS Class 1
• البعد الكلي: 12809002200 ملم
• ضغط هواء العمل المطلوب: 6 كجم/سم²
• قوة المحرك الرئيسي: 3.7 كيلو واط

إنه مصمم للتقطيع والثني الخفيف والنقش والتشذيب والرسم السطحي للأجهزة المعدنية المصغرة والصغيرة:

• الملحقات الإلكترونية: أطراف دقيقة، وشظايا دقيقة، وحشيات رفيعة، وألواح حماية لثنائي الفينيل متعدد الكلور، ودبابيس موصل
• تجهيزات الأجهزة الخفيفة: مفصلات صغيرة، وأقواس خزانة مصغرة، وأجزاء ختم تلقائية صغيرة، وإكسسوارات القفل
• الأجهزة المنزلية والاستهلاكية: مكونات أدوات المطبخ الصغيرة، ومثبتات الأثاث المعدنية
• بطارية الليثيوم والأجزاء الهيكلية المصغرة للاتصالات

الصناعات القابلة للتطبيق: الإلكترونيات الاستهلاكية، الأجزاء المساعدة لبطارية الليثيوم، الأجزاء الصغيرة للسيارات، أجهزة الاتصالات، التركيبات المعدنية للألعاب، مكونات الساعة الدقيقة.

1. حمولة متوازنة صغيرة ومتوسطة مع شوط انزلاقي طويل من النوع V، مثالي للإنتاج المختلط من التثقيب والثني والرسم السطحي.
2. ماكينة كاملة خفيفة الوزن للغاية تزن 3 أطنان فقط، ومتطلبات حمل محمل أرضي منخفض، تنطبق على ورش بدء التشغيل الصغيرة بدون تقوية الأرضية.
3. تصميم تغذية مفتوح متعدد الاتجاهات من ثلاثة جوانب، أكثر مرونة ليتناسب مع مختلف خطوط تغذية الملفات الأوتوماتيكية الصغيرة مقارنةً بمكابس الإطار المغلق.
4. أقصى 120 ضربة في الدقيقة أداء عالي السرعة وكفاءة عالية للإنتاج الضخم للأجزاء المعدنية الإلكترونية الرقيقة.
5. تحافظ أدلة الشرائح المقواة بالكامل ذات الجوانب الستة على دقة ثابتة طويلة المدى ومعدل تآكل أقل للقالب.
6. تكلفة شراء منخفضة وصيانة يومية رخيصة، وقطع غيار عالمية مع إمداد عالمي سهل.

العيوب البسيطة: غير مناسبة للصفائح التي يزيد سمكها عن 3.5 مم أو لعمليات السحب العميقة الثقيلة. حدد ST-45 / ST-80 للألواح الأكثر سمكًا وطلب حمولة التشكيل الأكبر.

1. تقوم مصانع الأجهزة الصغيرة بمعالجة صفائح معدنية رفيعة يتراوح سمكها بين 0.2 و3.5 مم لإنتاج أطراف إلكترونية وشظايا ومكونات بطارية الليثيوم
2. يتطلب المصنعون تبديلًا متكررًا للقالب وإنتاجًا مرنًا متعدد الأصناف بكميات صغيرة
3. تخطط المصانع لبناء خطوط ختم القوالب التقدمية الأوتوماتيكية الصغيرة المدمجة
4. ورش عمل لبدء التشغيل ذات مساحة أرضية محدودة وقدرة تحميل أرضية منخفضة
5. تعمل شركات الإنتاج بشكل رئيسي في تقطيع الصفائح الرقيقة والانحناء الخفيف والرسم الضحل

1. قم بتركيب القالب العلوي على الشريحة وتثبيت القالب السفلي على طاولة العمل، واضبط ارتفاع القالب عبر شاشة اللمس PLC
2. قم بمطابقة وحدة فك اللفائف، وجهاز فرد الشعر، ووحدة التغذية المؤازرة NC لتحقيق التغذية التلقائية المستمرة للصفائح
3. اضبط سرعة الختم ودفعة الإنتاج ووضع التشغيل على لوحة التحكم
4. تعمل محركات العمود المرفقي على الشريحة الترددية لإكمال عملية التقطيع أو الثني أو النقش
5. توفر الوسادة الهوائية الاختيارية قوة حامل فارغة ثابتة لتجنب تجعد الورقة أثناء عمليات الرسم
6. تعمل ستارة الضوء الآمنة على إيقاف الطوارئ فورًا بمجرد دخول أيدي المشغلين إلى منطقة عمل الختم

مثالية للتقطيع والثني الخفيف والنقش والتشذيب والرسم السطحي لمكونات الأجهزة المعدنية المصغرة والصغيرة بما في ذلك:

• الملحقات الإلكترونية: أطراف دقيقة، شظايا دقيقة، حشوات رقيقة
• تجهيزات الأجهزة الخفيفة: مفصلات صغيرة، وأقواس خزانة مصغرة
• الأجهزة المنزلية والاستهلاكية: مكونات أدوات المطبخ، ومثبتات الأثاث
• بطارية الليثيوم والأجزاء الهيكلية المصغرة للاتصالات

• ضمان شامل لمدة 12 شهرًا لآلة الضغط بأكملها
• توافر قطع الغيار الكاملة مع التصنيع الداخلي
• مكونات كهربائية ذات علامة تجارية عالمية لسهولة الاستبدال
• التدريب الفني والاستشارات عبر البريد الإلكتروني أو الهاتف أو مؤتمر الفيديو
• تتوفر خدمة المهندس في الموقع والتركيب والتدريب
• يتضمن دليل التشغيل والصيانة باللغة الإنجليزية
• شهادة المطابقة المقدمة مع كل آلة
