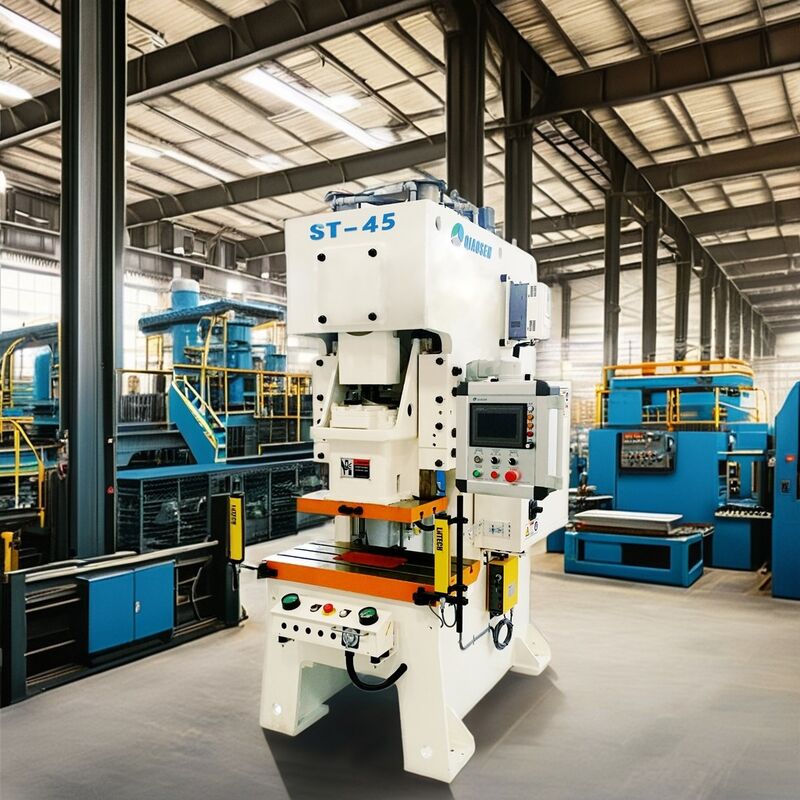

Name: مكبس تثقيب هوائي بإطار C سعة 45 طنًا بدقة JIS فئة 1 لختم المعادن
Brand: Dongguan Qiaosen Machinery Co., Ltd.
SKU: ST-45
Price: 11 USD
Availability: InStock

المنزل > المنتجات > C الإطار المضرب >

مكبس تثقيب هوائي بإطار C سعة 45 طنًا بدقة JIS فئة 1 لختم المعادن

مكان المنشأ:

الصين

اسم العلامة التجارية:

QIAOSEN

رقم الموديل:

ST-45

نتحدث الآن

اطلب اقتباس

تفاصيل المنتج

نقاط البيع الرئيسية:

دقة عالية

السكتة الدماغية (مم):

80 ملم

مصدر الطاقة:

هوائي

مكان المنشأ:

قوانغدونغ، الصين

الجهد االكهربى:

220/380 فولت

البعد (الطول * العرض * الارتفاع):

1575*950*2500 مللي متر

قوة المحرك (كيلوواط):

5.5

الوزن (ر):

3.8

ضمان:

1 سنة

تقرير اختبار الآلات:

متاح

فيديو التفتيش الصادر:

متاح

طول المنزلق:

ماكينة ضغط صب 80 مللي متر

مقدار تعديل المنزلق:

60 ملم

البعد لكمة:

1575*950*2500 مللي متر

شروط الدفع والشحن

الحد الأدنى لكمية

الأسعار

$11,000/case

تفاصيل التغليف

معيار

وقت التسليم

شروط الدفع

تي/تي

القدرة على العرض

30 مجموعة / شهر

منتجات ذات صلة

فيديو

25 طن C الإطار المضغوطة المضغوطة ذات الدقة العالية آلة طابع ورق المعدن للجهاز الصلب محطة تشكيل خط الإنتاج

نتحدث الآن

ST-25 مطبعة الطاقة الروحية

نتحدث الآن

110 طن مطبخ طاقة منوعة عالية الدقة للطابع والتشكيل للمعادن الثقيلة

نتحدث الآن

ST-35V 35 طن ضربة طويلة عالية السرعة C الإطار المضرب الرئوي للطابع الدقيق

نتحدث الآن

اتصل بنا

86-0769-26628519

titi@qiaosenmachinery.com

86-0769-26626853

نتحدث الآن

وصف المنتج

مكبس تثقيب هوائي بذراع واحد بإطار C سعة 45 طن

آلة الختم الدقيقة JIS Class 1 لأجزاء السيارات الصغيرة للأجهزة الإلكترونية

نظرة عامة على المنتج

تتميز آلة الضغط الهوائية ذات الإطار الواحد المفتوحة من سلسلة QIAOSEN ST بفتحات أمامية وجانبية واسعة لاستبدال القالب بشكل مريح ومطابقة وحدة التغذية التلقائية. مع قوة الختم الاسمية 450 كيلو نيوتن (45 طن)، فإن ماكينة الحمولة العالمية المتوسطة والصغيرة هذه مثالية لتشكيل صفائح معدنية رفيعة ومتوسطة.

الميزات والمكونات الرئيسية

إطار C ملحوم لتخفيف الضغط:ألواح فولاذية سميكة Q235 ملحومة بشكل متكامل مع التلدين الثانوي بدرجة حرارة عالية للتخلص من الضغط الداخلي
دليل الشرائح الدقيق ذو الجوانب الستة:هيكل ملحوم على شكل صندوق مزود بقضبان توجيه أرضية دقيقة ومروية بالكامل لتقليل الإزاحة الجانبية إلى الحد الأدنى
42CrMo سبيكة مزورة العمود المرفقي وناقل الحركة:عمود مرفقي عالي القوة مع كربنة السطح وطحن دقيق
نظام الفرامل الهوائية الجافة المستوردة:قابض احتكاك جاف منخفض القصور الذاتي مع صمامات تعشيق أمان ذات ملف لولبي مستورد مزدوج
لوحة التحكم الرقمية التي تعمل باللمس PLC:عرض في الوقت الحقيقي لمعدل السكتة الدماغية وارتفاع القالب وعداد الإنتاج وحالة التشغيل
جهاز حماية التحميل الزائد الهيدروليكي:تحرير الضغط التلقائي والتوقف في حالات الطوارئ في ظل ظروف التحميل الزائد
تكوين السلامة الصناعية الكاملة:ستارة إضاءة أمان متعددة الشعاع، زر إيقاف الطوارئ، وضع التشغيل الآمن باليدين
وسادة هوائية اختيارية:وسادة هوائية بوزن 2.3 طن متوفرة بضربة وسادة فعالة مقاس 50 مم

المواصفات الفنية

المعلمة	وحدة	ST-45
القدرة على اللكم	طن	45
ضربات المنزلق في الدقيقة	SPM	40-100
طول السكتة الدماغية المنزلق	مم	80
أقصى ارتفاع لإغلاق القالب	مم	250
مبلغ تعديل المنزلق	مم	60
قوة المحرك الرئيسي	كيلوواط	5.5
ضغط الهواء	كجم/سم²	6
درجة دقة اللكمة	-	جيس 1
البعد الشامل	مم	1575×950×2500
وزن الآلة	طن	3.8

التطبيقات والصناعات

قطع العمل المناسبة:المحطات الإلكترونية، الشظايا، الحشيات، صفائح التدريع، دبابيس الموصل، المفصلات، أقواس الخزانات، أجزاء ختم السيارات الصغيرة، أجهزة القفل، أجزاء أدوات المطبخ، المثبتات المعدنية للأثاث

الصناعات المستهدفة:الإلكترونيات الاستهلاكية، قطع غيار السيارات الصغيرة، الأجهزة المنزلية، ملحقات الاتصالات، الأجزاء المساعدة لبطارية الليثيوم، التركيبات المعدنية للألعاب

توافق المواد:0.3-4 مم من الفولاذ المدلفن على البارد، والفولاذ المجلفن، والفولاذ المقاوم للصدأ SUS، والنحاس، وسبائك الألومنيوم

المزايا التنافسية

موازنة الحمولة المتوسطة والصغيرة العالمية بين سرعة الختم والحمولة ومساحة الأرضية
تصميم التغذية المفتوح من ثلاثة جوانب يدعم التغذية متعددة الاتجاهات
تصميم خفيف الوزن (3.8 طن) مع متطلبات حمل منخفضة على الأرض
تحافظ أدلة الشرائح المقواة بالكامل ذات الجوانب الستة على دقة ثابتة
قابض جاف سريع الاستجابة بحد أقصى 100 ضربة في الدقيقة
انخفاض تكاليف الشراء والصيانة اليومية

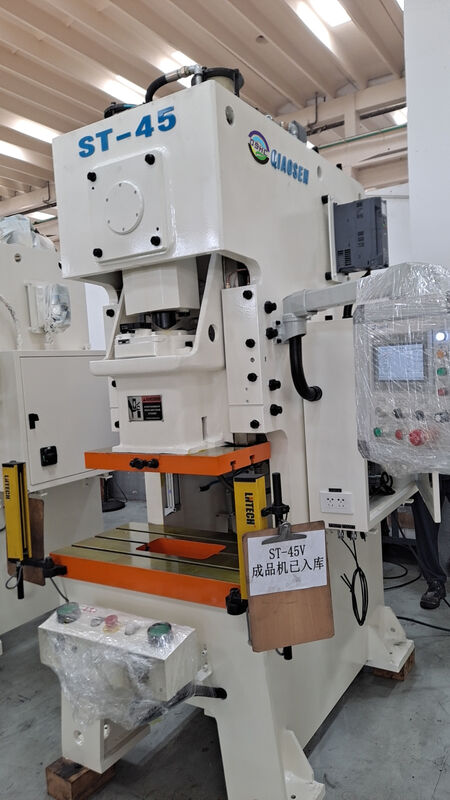

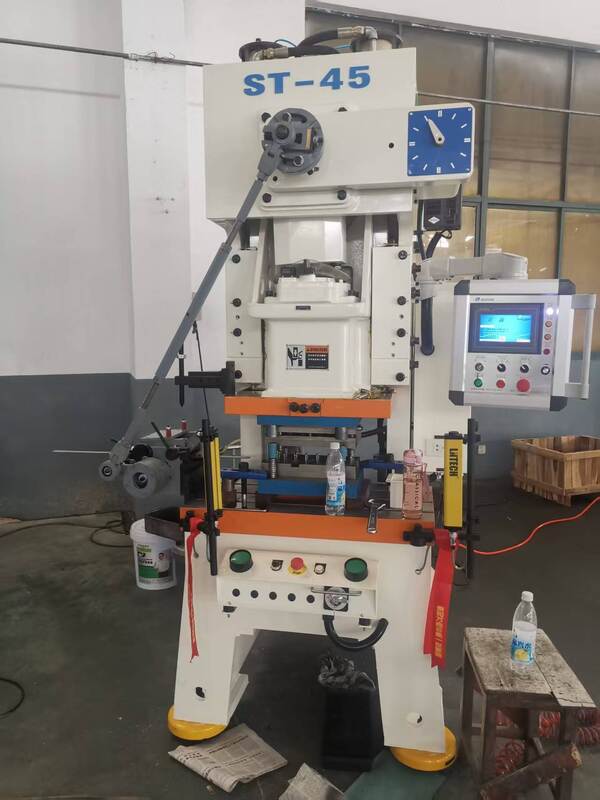

صور المنتج

الأسئلة المتداولة

ما سمك المادة التي يمكن لـ ST-45 التعامل معها؟

تم تصميم ST-45 للفولاذ المدلفن على البارد بسمك 0.3-4 مم، والصفائح المجلفنة، والفولاذ المقاوم للصدأ، والنحاس وسبائك الألومنيوم. إنه يدعم التقطيع، الثني الخفيف، النقش والرسم السطحي، ولا ينطبق على الألواح التي يزيد سمكها عن 4 مم أو عمليات الرسم العميقة الثقيلة.

ما الفرق بين ST-25 وST-45 وST-80 في اختيار الحمولة؟

ST-25 (25 طن):نموذج صغير عالي السرعة لرقائق رقيقة للغاية وأجزاء إلكترونية دقيقة مقاس 0.1-3 مم
ST-45 (45 طن):حمولة متوسطة وصغيرة عالمية للصفائح المتوسطة الرفيعة مقاس 0.3-4 مم مع سرعة وحمولة وتكلفة متوازنة
ST-80 (80 طن):ماكينة ذات حمولة متوسطة للصفائح من 1 إلى 6 مم مع قوة تشكيل أقوى

هل يمكن مطابقة ST-45 مع خطوط تغذية الملف الأوتوماتيكية؟

نعم. يحتفظ الإطار C المفتوح من ثلاثة جوانب بواجهات تثبيت قياسية لمغذيات الأسطوانة المؤازرة NC، وأجهزة فك اللفائف وأجهزة التمليس، وهي متوافقة تمامًا مع القوالب التقدمية الصغيرة متعددة المحطات.

ما هي أجهزة قفل الأمان المجهزة؟

نظام أمان كامل يشمل ستارة ضوئية آمنة متعددة الحزم، وحماية من الحمل الزائد الهيدروليكي، وقابض بملف لولبي مزدوج مضاد للسقوط الثانوي، وزر إيقاف الطوارئ، ووضع التشغيل باليدين، وإنذار تلقائي للحمل الزائد.

الضمان والخدمة

ضمان لمدة سنة لآلة الضغط الكاملة
جميع قطع الغيار متوفرة حيث أن معظم القطع المنتجة في مصنعنا
التدريب الفني والاستشارات عبر البريد الإلكتروني أو الهاتف أو الفيديو
تتوفر خدمة المهندس أو التثبيت أو التدريب
يتم توفير دليل التشغيل والصيانة باللغة الإنجليزية
وشملت شهادة المطابقة
