Name: 200 Tonnen geschlossene Doppelkurbel-Stichpresse Hochgenauigkeits-Metallstempelmaschine für Schwerformarbeiten
Brand: Dongguan Qiaosen Machinery Co., Ltd.
SKU: STE-200S
Price: 220 USD
Availability: InStock

Haus > produits > Doppelkurbel-Kraftpresse >

200 Tonnen geschlossene Doppelkurbel-Stichpresse Hochgenauigkeits-Metallstempelmaschine für Schwerformarbeiten

Herkunftsort:

CHINA

Markenname:

QIAOSEN

Modellnummer:

STE-200S

Plaudern Sie Jetzt

Fordern Sie ein Zitat

Produktdetails

Slide Hub (MM):

300mm

Stromquelle:

Pneumatisch

Herkunftsort:

Jiangsu, China

Markenname:

Qiaosen

Stromspannung:

380/220

Motorleistung (KW):

18.5

Modellnummer:

STE-200S

Gewicht (t):

Wichtige Verkaufsargumente:

Hohe Genauigkeit

Garantie:

1 Jahr

Maschinenprüfbericht:

Bereitgestellt

Video-Ausgangskontrolle:

Bereitgestellt

Kernkomponenten:

Pumpe

Standort erzwingen:

6 mm für Metallstanzmaschine

Schieberlänge:

250 mm zum Stanzen von Maschinenlöchern

Slider-Hübe pro Minute:

20–50 SPM für Maschinenstanze

Die geschlossene Höhe:

500 mm für mechanische Stanzmaschine

Schieberegler-Anpassungsbetrag:

120 mm für Maschinenpresse

Slider-Bereich:

1850*750mm

Polsterbereich:

2200*940mm

Seitliche Öffnung:

1100 mm für Metallpressmaschine

Hauptmotorleistung:

18,5*4 für Stahlblechstanzmaschine

Luftdruck:

6kg/cm^2

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

Preis

$220,000/piece

Verpackung Informationen

Standard

Lieferzeit

Zahlungsbedingungen

T/T

Versorgungsmaterial-Fähigkeit

30 Sätze/Monat

Verwandte Produkte

Video

Geschlossene Doppelhub-Pneumatikstanze 300 Tonnen Hochpräzisions-Autoteile-Stanzpresse

Plaudern Sie Jetzt

400 Tonnen starke Stanzpresse mit hoher Präzision und langlebigen Komponenten für die Automobilmetallprägung

Plaudern Sie Jetzt

315 Tonnen Zwei-Punkte-Doppel-Kurbel-C-Rahmen-Punchpress Standard-Doppel-Luftkissen-Schwerlaststempelmaschine für Auto-Hausgeräte Neue Energie Progressive Die Produktion

Plaudern Sie Jetzt

200 Tonnen geschlossene Doppelkurbel-Stichpresse Hochgenauigkeits-Metallstempelmaschine für Schwerformarbeiten

Plaudern Sie Jetzt

Treten Sie mit uns in Verbindung

86-0769-26628519

titi@qiaosenmachinery.com

86-0769-26626853

Plaudern Sie Jetzt

Produkt-Beschreibung

STE-200 geschlossene Doppelkurbel-Stichpresse mit integriertem Einstücksrahmen

Produktübersicht

Die STE-200S ist eine schwere geschlossene Doppelkurbel-Punchpresse mit integriertem Ein-Teil-H-Rahmen, die für das Präzisionsstempeln von Metallhardware und Autoteilen entwickelt wurde.Diese 200 Tonnen große Presse bietet eine außergewöhnliche Steifigkeit und Stabilität für anspruchsvolle industrielle Anwendungen..

Integrierte H-Rahmenkonstruktion

Extra-dicke Stahlplatten, die in einen einteiligen geschlossenen Rahmen geschweißt werden, mit Sekundärspannungsentlastung für maximale Steifigkeit und minimale Abbiegung.

Doppelkurbelwellenübertragung

Doppelsynchrone 42CrMo-Krankschäfte mit breitgefächerten doppelten Verbindungsstäben für eine gleichmäßige Lastverteilung und eine schwere Formfähigkeit.

Frischspannkupplungssystem

Die mit Öl gekühlte Nasskupplung ermöglicht ein kontinuierliches Hochgeschwindigkeitsstempeln ohne Überhitzung, ideal für automatisierte Produktionslinien.

Präzisionslenkung

Vier-Ecken-achtseitige gehärteter Schieberegler halten die Größengenauigkeit unter großen exzentrischen Belastungen.

Technische Spezifikation

Parameter	Spezifikation
Modell	STE-200S
Nennkraft	200 Tonnen (2000kN)
Schiebezug	200 mm
Schlaganfallrate	20 bis 55 SPM
Maximale Höhenanpassung	500 mm
Standard-Luftkissenkraft	14 Tonnen / 100 mm Schlag
Hauptmotorleistung	18.5kW * 4
Arbeitsluftdruck	6 kg/cm2
Maschinengewicht	23 Tonnen
Genauigkeitsstandard	JIS-Klasse 1

Kernmerkmale und Komponenten

Ein integrierter einteiliger geschlossener H-Rahmen:Erbaut mit extra dicken Stahlplatten durch integriertes Schweißen und Sekundär-Hochtemperatur-Spannungslösch-Riegelung.
Vier Ecken Achtseitige Verhärteter Schieberegler:Vollständig gelöschte und präzise Bodenleitrouten mit Mikrofreiheit tolerieren große exzentrische Belastungen ohne seitliche Ausläufe.
Zwei 42CrMo-Crankwellen aus Legierung und zwei breitspannende Verbindungsstangen:Doppelsynchrone Kurbelwellen, geschmiedet aus hochfester 42CrMo-Legierungsstahl mit Gesamtkarburierung und Präzisionsschleifen.
Nass-Pneumatische Reibungskupplungsbremsanlage:Die mit Öl gekühlte Nasskupplung verfügt über eine große Reibungsfläche und eine geringe Wärmeerzeugung für das Nonstop-Hochgeschwindigkeitsstempeln.
15.6 Zoll Digitale PLC-Touchsteuerung:Vorinstalliert mit mehreren Stanzbewegungskurven und unterstützt das Ein-Klick-Parameter-Kopieren für die Massenproduktion in mehreren Linien.
Standard-Kissen für die Luftdichtung mit großer Tonnage:Ein 14-Tonnen-Luftkissen mit 100 mm-Schlag sorgt für eine gleichmäßige Kraft des Leerhalters, um die Falten der Bleche zu unterdrücken.
Vollständiger Schutz der industriellen Sicherheit:Mehrstrahl-Sicherheitslichtvorhang, hydraulischer Überlastschutz, Notbremskreis und Zweihandbetrieb.
Gezwungene Schmierung zur Zirkulation von dünnem Öl:Unabhängige Umlaufölpumpe liefert Schmiermittel an alle beweglichen Teile mit Echtzeitüberwachung.

Anwendungen und Industrie

Materialverträglichkeit:1-10 mm kaltgewalztes Stahl, verzinkter Stahl, SUS-Edelstahl, Aluminiumlegierung und Kupferplatte

Primäre Prozesse:

Verkleidung und Verkleidung
Mittlere und tiefe Zeichnung
Mehrstationsprogressive Formierung
Schwere Biegen, Flanzen, Prägungen und Kaltextrusion

Zielbranchen:

Neue Energie-Auto-Komponenten
Haushaltsgeräte aus Blech
Bauteile für Lithiumbatterien
Schwere und Baustoffe
Zubehör für große elektrische Geräte

Wettbewerbsvorteile

Ein integrierter geschlossener H-Rahmen bietet eine hohe Steifigkeit mit null Öffnungsbeugungen unter starken exzentrischen Belastungen
Symmetrische doppelsynchrone Kurbelwellenstruktur verteilt die Kraft gleichmäßig und verlängert die Lebensdauer der Bauteile
Standardölgekühlte Nasskupplung unterstützt eine kontinuierliche automatisierte Produktion ohne häufige Abschaltung der Kühlung
14-Tonnen-Luftkissen mit hoher Kapazität als Standardausstattung
Vier Ecken achtseitige gehärteter Schieberegler bieten große exzentrische Verschieben für progressive Stäube
Zwangszirkulierendes Schmiersystem reduziert die Wartungsfrequenz und die Arbeitskosten
Symmetrische Balance-Konstruktion minimiert Vibrationen und Lärm für einen stabilen unbemannten Betrieb

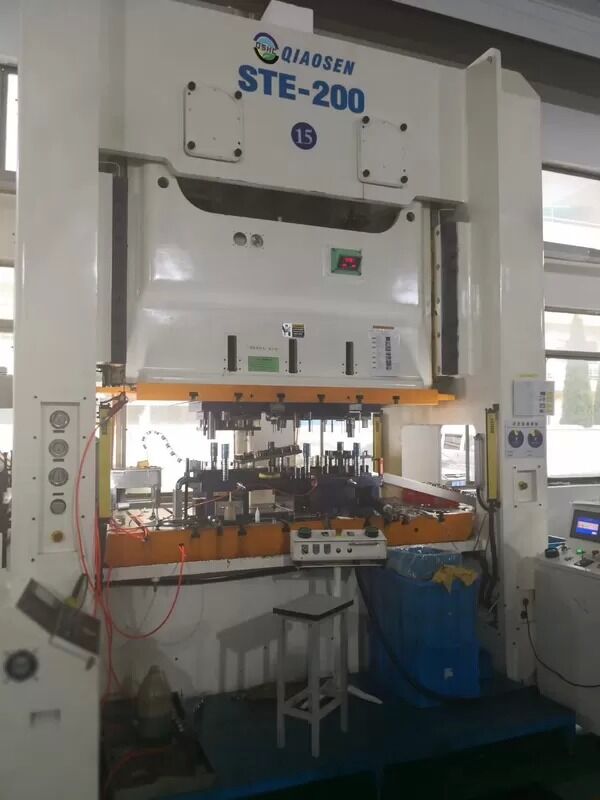

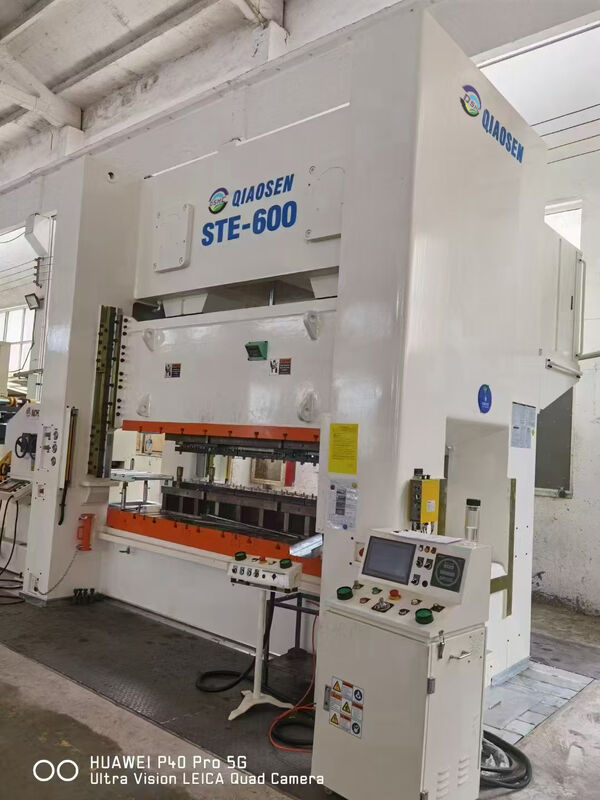

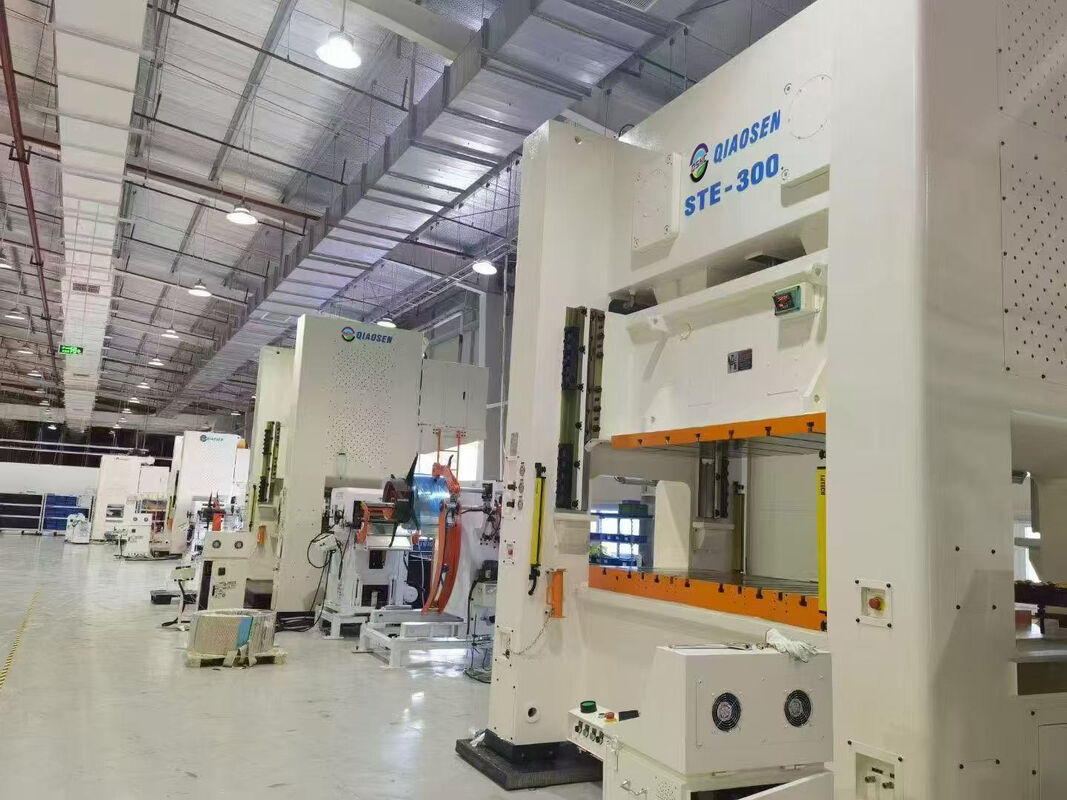

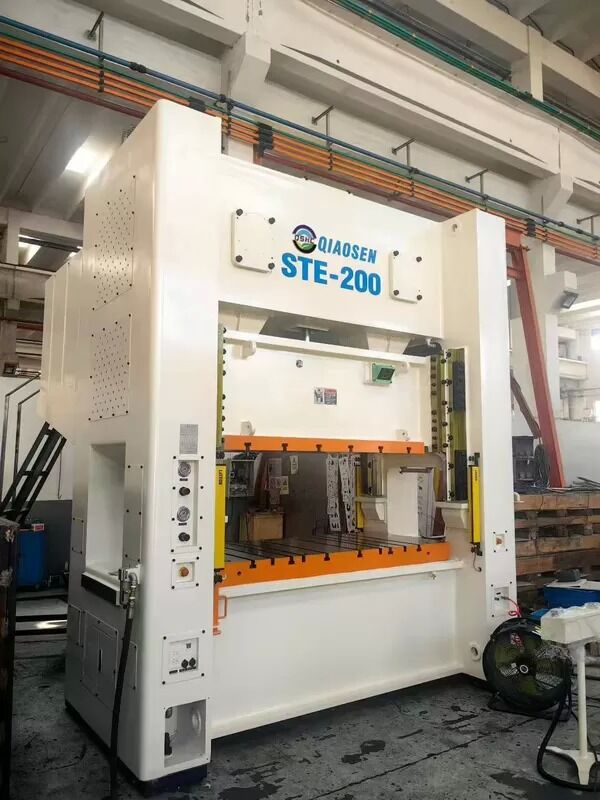

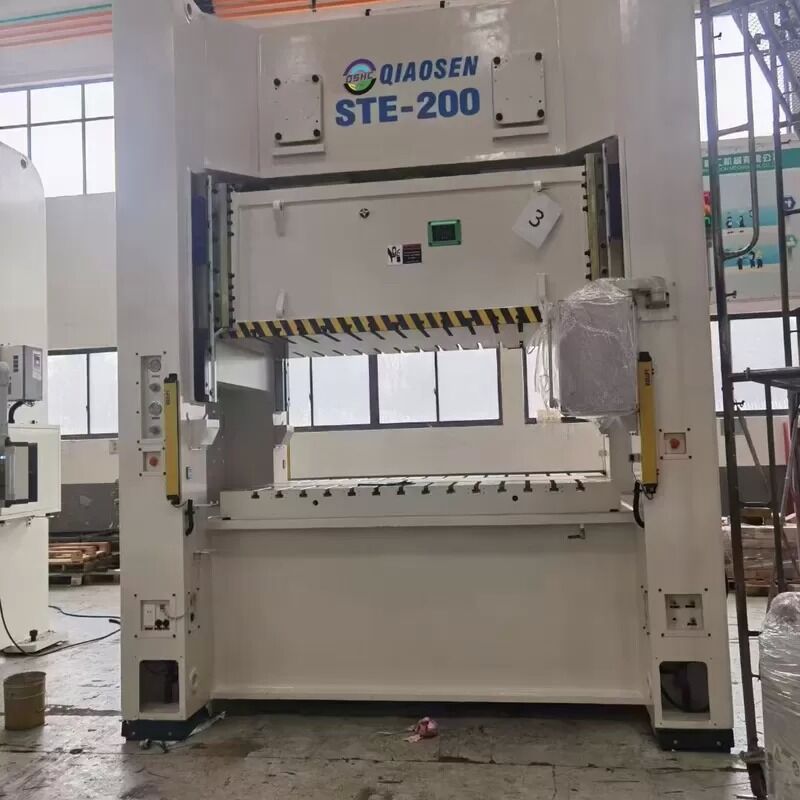

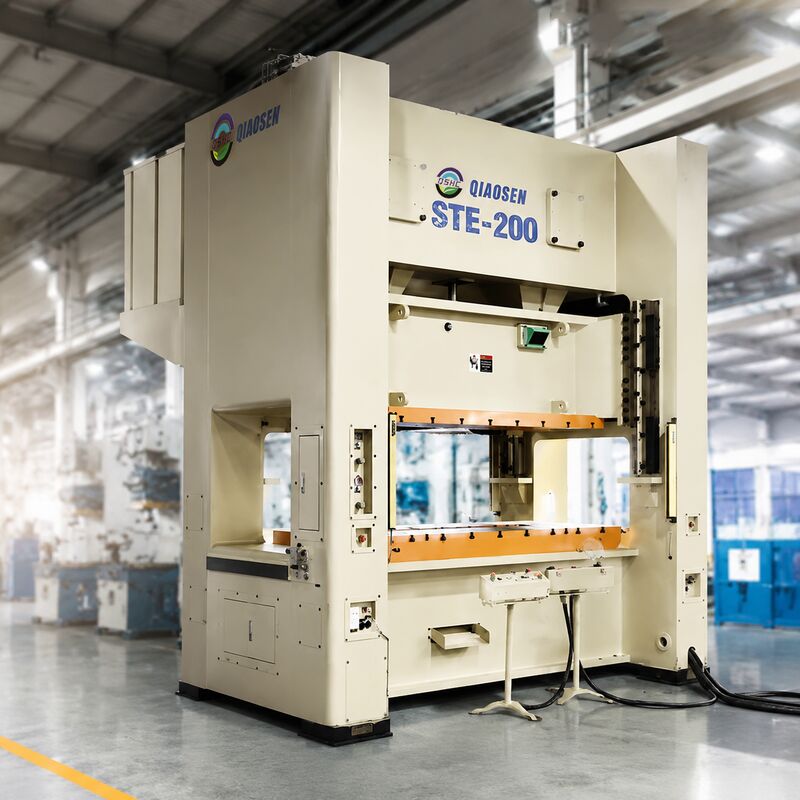

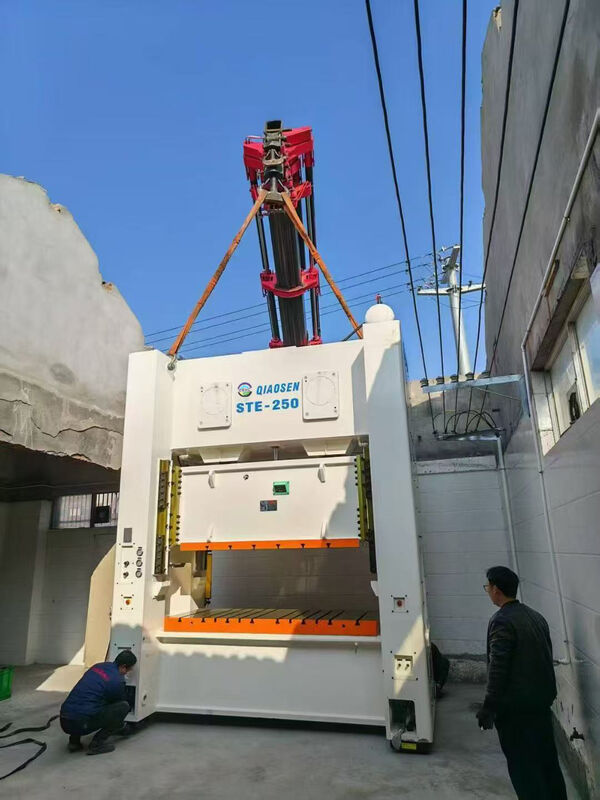

Produktbilder

Fachliche FAQ

Was sind die wesentlichen strukturellen Unterschiede zwischen den STE-200S und den ST-C-Rahmenpressen?

Rigidität des Rahmens:Die STE verfügt über eine integrierte geschlossene H-Doppelkolonnenstruktur mit einer Steifigkeit von 1/8000 und einer nahezu Nullbiegung.ST-Serie offenes C-Rahmen-Design erzeugt offensichtliche Öffnung Verformung unter starken exzentrischen Belastungen.
Übertragungsmechanismus:STE verwendet zwei synchrone Kurbelwellen und breitgefächerte doppelte Verbindungsstangen für eine gleichmäßige Lastverteilung.
Konfiguration der Kupplung:STE-200S umfasst eine Standard-Ölgekühlte Nassklutze für die kontinuierliche Produktion; Trockenklutzen der ST-Serie erfordern eine regelmäßige Abkühlung.
Prozessfähigkeit:STE unterstützt 1-10 mm dicke Platten und mittlere/tiefe Zeichnung; ST ist auf Blätter unter 6 mm für leichte Biegung und Blanking beschränkt.

Welche Leistungsvorteile bietet die nasse Kupplung?

Die Nass-Reibungskupplung verfügt über eine zirkulierende Ölkühlung mit großer Reibungskontaktfläche und niedriger Oberflächentemperatur im Dauerbetrieb.Es kann 24 Stunden auf automatisierten Leitungen laufen ohne Abschaltkühlung.Die Verschleißrate wird im Vergleich zu Trockenkupplungen um über 40% reduziert, was eine längere Lebensdauer und geringere Ersatzkosten bietet.

Ist das Luftschlauchkissen Standardgerät?

Ja, das 14-Tonnen-Heavy-Duty-Luft-Die-Kissen ist Standard-Ausrüstung ohne zusätzliche Kosten.Es bietet 100 mm effektiven Kissen Schlag und Ausgänge einheitliche leere Halter Kraft über den gesamten Arbeitstisch Material Falten während der Zeichnung Operationen zu unterbinden.

Welche Sicherheitssysteme sind integriert?

Mehrlichtsicherheitslichtvorhang mit sofortigem Notstand
Hydraulischer automatischer Druckentlastungsschutz bei voller Last
Doppel-Solenoid-Nasskupplungs-Anti-Sekundär-Drop-Verriegelungsschaltung
Notbremsknopf und Sicherheitsfunktion mit zwei Händen
Automatischer Alarm und Maschinensperre bei Überlastung, niedrigem Öldruck und unzureichendem Luftdruck

Alle Sicherheitsbaugruppen entsprechen den CE- und JIS-Mechaniksicherheitsnormen.

Garantie und Wartung

Vollmaschinengarantie von 12 Monaten ab Versanddatum
Alle erhältlichen Ersatzteile mit der meisten in-house produziert
Elektrische Komponenten internationaler Marken für den einfachen Austausch
Technische Ausbildung und Beratung per E-Mail, Telefon oder Video
Vor-Ort-Ingenieurservice, Installation und Schulungen verfügbar
Englische Bedienungs- und Wartungsanleitung
Mit der Druckmaschine versehene Konformitätszertifikat

Unternehmensprofil

Dongguan Qiaosen Machinery Co., Ltd. betreibt eine eigene Fabrik in der Provinz Jiangsu, die 2016 gegründet wurde.2008 Qualitätsmanagementsystem Zertifizierung und spezialisiert sich auf hydraulische Pressmaschinen von 10 bis 2000 Tonnen Kapazität in 8 Serien mit über 100 ModellenDie Produkte dienen weltweit der Luftfahrt, Luft- und Raumfahrt, Automobilindustrie, dem Schiffbau, leichten Geräten und der Hardwareindustrie.

Verpackung und Lieferung

Standardlieferzeit: 25-40 Werktage nach Vorauszahlung. Professionelle Verpackung sorgt für einen sicheren Transport zu weltweiten Zielen einschließlich Südostasien, Naher Osten, Afrika, Europa,und Amerika.
