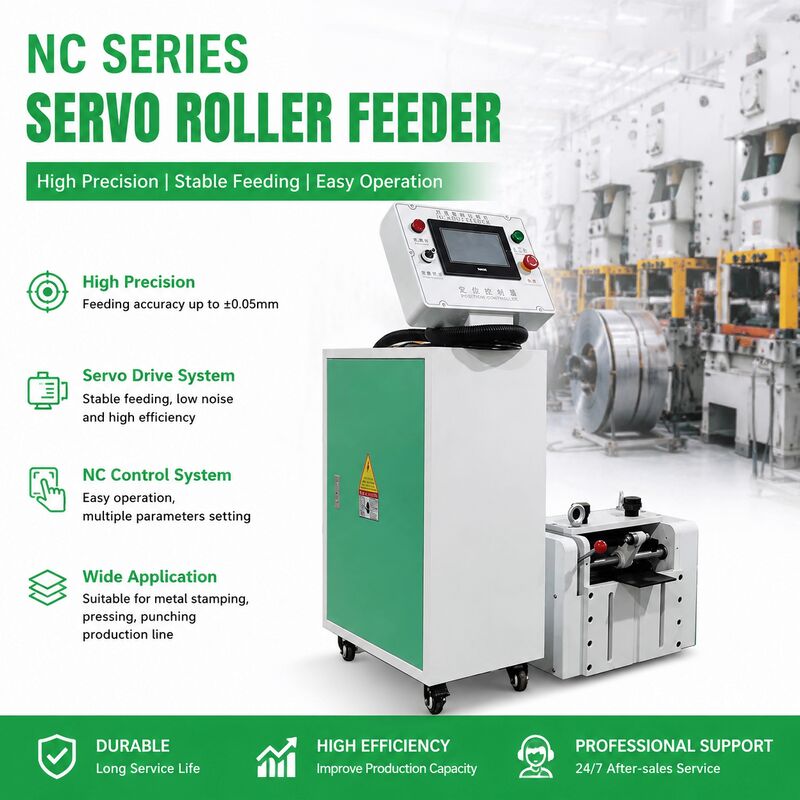

Alimentador de rodillo servo automático NC, máquina de alimentación de bobina de metal de alta precisión para prensa de estampado
Punzonadora de prensa industrial con tipo de rodillo independiente servoalimentador
Descripción general del producto
El servoalimentador NC de la serie NCF de QIAOSEN es un servoalimentador de tipo rodillo independiente de alta precisión para estampado de bobinas metálicas. Equipado con servosistema japonés Yaskawa, pantalla táctil de 7 pulgadas, dispositivo de relajación neumático y rodillos de alimentación cromados duros. Proporciona alimentación precisa (±0,1 mm) y alta velocidad (16 m/min), compatible con todas las series de prensas QIAOSEN (ST/STB/STD).
Industrias de aplicación
- Electrónica: Terminal, conector, metralla, soporte LED
- Electrodomésticos: Hardware pequeño, disipador de calor, accesorios eléctricos.
- Automoción: piezas de estampado de precisión medianas y pequeñas, producción en masa de troqueles progresivos
Características principales
- Sistema de servocontrol Yaskawa de Japón- Control de bucle cerrado, respuesta rápida y alta precisión de posicionamiento con 20 grupos de programación de múltiples etapas
- Rodillos cromados duros de alta rigidez- Cromado duro HRC60°, resistente al desgaste y a los arañazos con dispositivo de relajación neumático
- Alta precisión y velocidad de alimentación- Precisión: ±0,1 mm (≤700 mm), ±0,2 mm (>700 mm); Velocidad máxima: 16m/min
- Amplia compatibilidad de materiales- Adecuado para acero laminado en frío, acero galvanizado, acero inoxidable, aluminio, bobinas de cobre (0,1-3,2 mm de espesor)
- Operación fácil de usar- Configuración de un toque en la pantalla táctil con soporte de modo de avance lento/simple/continuo
Procedimiento de operación
- En el modo manual, el operador introduce la cinta en la máquina mediante un interruptor que controla dos cilindros de sujeción neumáticos y el motor de alimentación.
- A continuación, se realiza una ejecución de control para restablecer el valor del codificador.
- El operador establece la longitud y el número de piezas a cortar.
- Presiona "inicio automático" para activar el modo automático y la máquina comienza a funcionar de acuerdo con los datos ingresados.
- Después de cortar las últimas piezas, la máquina se detiene y cambia al modo manual, luego el operador puede ingresar nuevos datos de pedido o repetir el anterior.
Especificaciones técnicas
| Artículo |
Unidad |
NCF-200 |
NCF-300 |
NCF-400 |
NCF-500 |
NCF-600 |
NCF-800 |
| Ancho del material |
milímetros |
200 |
300 |
400 |
500 |
600 |
800 |
| Espesor del material |
milímetros |
0,1-2,5 |
0,1-2,5 |
0,1-3,0 |
0,1-3,0 |
0,1-3,2 |
0,1-3,2 |
| Longitud de alimentación |
milímetros |
0,1-9999,99 |
| Precisión de alimentación |
milímetros |
±0,1/±0,2 |
| Velocidad máxima de alimentación |
m/min |
16 |
| Potencia del motor |
kilovatios |
1.5 |
1.5 |
2.2 |
2.2 |
3.0 |
3.0 |
| Presión de aire |
MPa |
0,6 |
| Sistema de control |
- |
Servo Yaskawa + PLC + Pantalla táctil |
Especificaciones adicionales
| No |
Artículo |
Datos |
| 1 |
Ancho del material |
AC380V/trifásico |
| 2 |
Grosor del material |
MAX3.2 |
| 3 |
Capacidad de alimentación |
300W*2,3T, 80*3,2T |
| 4 |
Longitud de alimentación |
0,01-9999,99 |
| 5 |
Presión del rollo |
tipo de resorte |
| 6 |
Sistema de liberación |
tipo neumático |
| 7 |
Ajuste de línea de pase |
50mm |
Configuración estándar
- Bastidor principal NCF con estructura de acero resistente
- Servomotor y controlador Yaskawa de Japón
- PLC + pantalla táctil a color de 7 pulgadas
- Dispositivo de relajación neumático
- Rodillos de alimentación cromados duros.
- Caja de control eléctrico independiente.
- Botón de parada de emergencia y protección de seguridad
Accesorios opcionales
- Dispositivo de relajación hidráulica
- Dispositivo de guía de bobina
- Mecanismo de enderezamiento de material
- Superficie de rodillo personalizada (antideslizante, engrasada)
Perfil de la empresa
Dongguan Qiaosen Machinery Co., Ltd, con nuestra propia fábrica ubicada en la provincia de Jiangsu, se estableció en 2016. Convenientemente ubicada cerca de la ciudad de Shanghai con excelente acceso al transporte. Nuestra fábrica fue una de las primeras en aprobar la autenticación del sistema de gestión de calidad ISO9001:2008. Nos especializamos en la producción de prensas hidráulicas, ofreciendo productos desde 10 toneladas hasta 2000 toneladas con 8 series y más de 100 tipos.
Garantía y servicio
- Un año de garantía para toda la máquina de prensa.
- Todos los repuestos disponibles como la mayoría de las piezas producidas por nuestra fábrica.
- Fácil acceso a piezas eléctricas ya que todas son marcas famosas internacionales.
- Formación técnica y consultoría por correo electrónico, teléfono o vídeo.
- Envío de ingenieros para servicio, instalación o capacitación con un costo adicional razonable
- Manual de operación y mantenimiento en inglés proporcionado con la prensa.
- Certificado de conformidad incluido con la prensa.
Preguntas frecuentes
¿Eres el fabricante? ¿Podemos visitar su fábrica?
Somos el fabricante ubicado en la ciudad de Wuxi. Le invitamos a visitar nuestra fábrica y comprobar la calidad de nuestra máquina en el sitio. Cualquier duda será resuelta inmediatamente.
¿Cuáles son sus principales productos y principales mercados exteriores?
Nuestros productos principales incluyen punzonadoras, enderezadoras de metales y servoalimentadores. Nuestros principales mercados exteriores son Asia, América del Norte, Europa y África.
¿Cuáles son las ventajas de sus máquinas y cómo puedo confiar en la calidad?
Nuestras máquinas cuentan con componentes de calidad importados y están respaldados por un equipo de inspección de calidad profesional. Cada máquina se somete a rigurosas pruebas antes del envío, lo que garantiza un rendimiento estable y confiable.
¿Actualizarán la información del proceso de producción después de realizar un pedido?
Después de la confirmación del pedido, proporcionamos actualizaciones periódicas sobre los detalles de producción por correo electrónico y fotografías.
¿Podemos ser su agente?
Sí, buscamos agentes globales. Brindamos soporte integral que incluye asistencia técnica y servicio postventa, junto con descuentos y comisiones competitivos.
¿Cuáles son sus condiciones de pago?
Aceptamos T/T, L/C, Western Union, PayPal y otros métodos de pago seguros.
¿Cuánto dura su garantía?
Ofrecemos 12 meses de garantía gratuita con soporte de mantenimiento de por vida.
¿Aceptan logotipos de clientes y personalización?
Sí, aceptamos diversas personalizaciones, incluidos logotipos y modificaciones de la máquina, según los requisitos del cliente.
